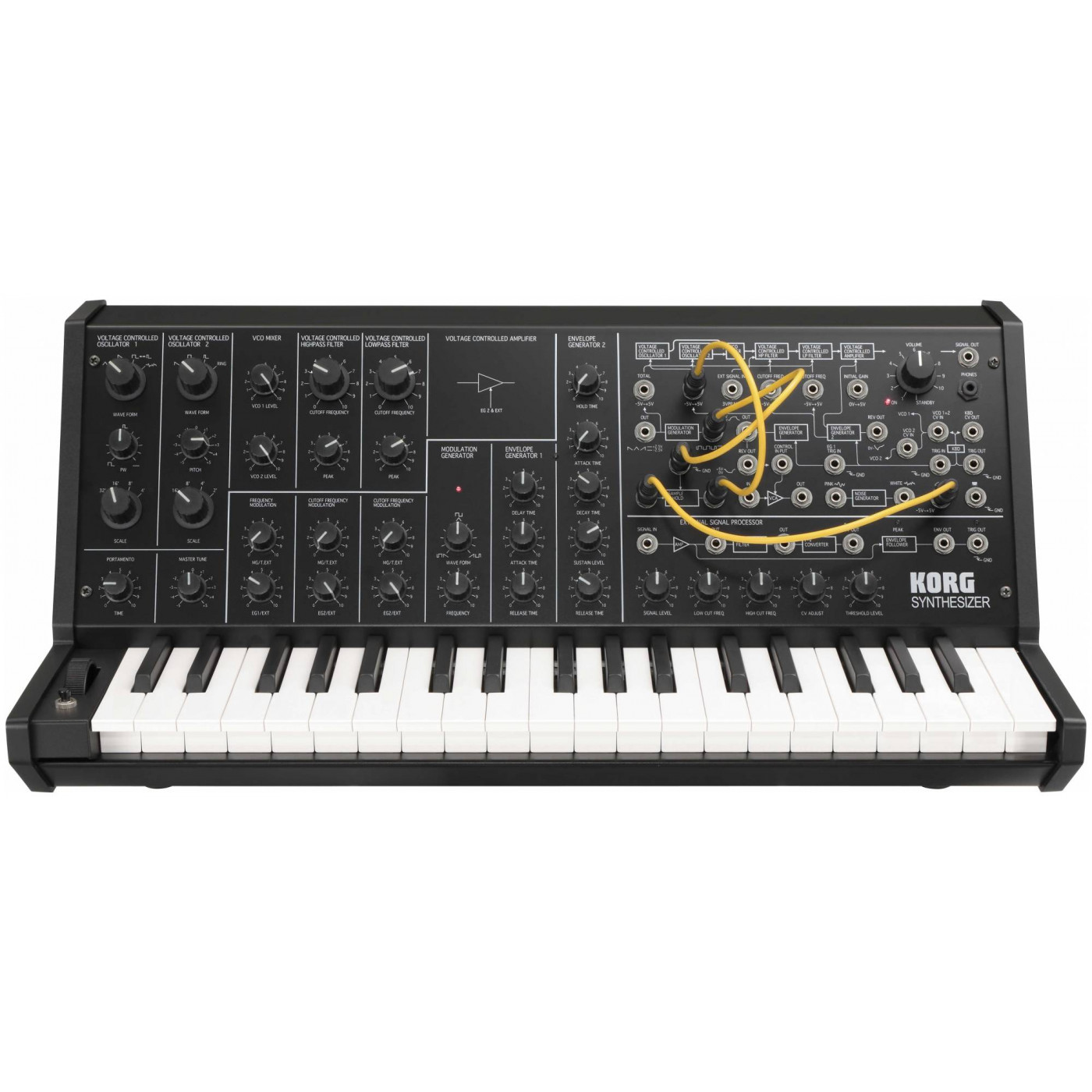

KORG MS-20 Mini - Синтезатор аналоговый Корг

Монофонический синтезатор Korg MS-20 Mini, первый раз предстал на суд публики в 1978 году, и до сегодняшнего дня все так же востребован. Все это благодаря отличному плотному звуку. Мощный аналоговый фильтр и гибкие возможности позволяют создавать тембры.

Спустя полстолетия, после того, как была основана компания Korg, ее специалисты приступили к созданию аналогового синтезатора. Основное внимание сконцентрировано на плавном управлении параметрами, что является одной из отличительных особенностей данного инструмента. Помимо этого, были скрупулезно воспроизведены все без исключения исходные параметры классического MS-20.

К отличительным особенностям синтезатора стоит отнести полную реплику оригинальной аналоговой схемы. Если возникает потребность в замене любого узла, разработчики с особой старательностью занимались анализом и прослушиванием буквально каждого варианта, для того чтобы звучание ни чем не отличалось от оригинала.

Также на высшем уровне находится структура синтеза. Поскольку можно в мельчайших подробностях воспроизвести всем знакомый синтез MS-20. Немаловажной отличительной чертой инструмента являются мощные фильтры, которые обладают как высокими, так и низкими частотами с резонансом. Внешний процессор дает возможность применять высоту и амплитуду источника сигнала извне, чтобы управлять синтезатором.

Сложные тембры создаются благодаря специальной системе кабелей, соединенных между собой. И нет никаких ограничений, поэтому можно получить самые разнообразные звуки. Все зависит от фантазии исполнителя.

Характеристики KORG MS-20 Mini

Секция управления

1. Клавиатура:
   • C – C: 37-клавишная (3 октавы) клавиатура уменьшенного формата, разработанная специально для MS-20 Mini
2. Управляемый напряжением генератор 1 (VCO 1):
   Регистр (32', 16', 8', 4') (6 октав, +цент, -цент)
   Формы волны (Triangle, Sawtooth, PW-Square, White Noise) (4 режима)
   Регулировка ширины импульса 1:1 - 1:бесконечность
3. Управляемый напряжением генератор 2 (VCO 2):
   • Регистр (16', 8', 4', 2') (6 октав, +цент, -цент)
   • Формы волны (Sawtooth, Square, Pulse, Ring modulator) (4 режима)
   • Сдвиг высоты (± 1 октава)
4. Мастер-управление генераторами VCO: Master tune (± 100 центов)
   • Портаменто (макс. 10 секунд)
   • Глубина частотной модуляции MG/T.EXT (-5 В – +5 В)
   • Глубина частотной модуляции EG1/EXT (-5 В – 0 В)
5. Микшер VCO:
   • Уровень VCO 1
   • Уровень VCO 2
6. Управляемый напряжением обрезной фильтр НЧ (VCF HPF):
   • Частота среза (50 Гц – 15,000 Гц)
   • Пиковый режим (плоский — самовозбуждение)
   • Глубина модуляции частоты среза MG/T.EXT (-5 В – +5 В)
   • Глубина модуляции частоты среза EG2/EXT (-5 В – +5 В)
7. Управляемый напряжением обрезной фильтр ВЧ (VCF LPF):
   • Частота среза (50 Гц – 15,000 Гц)
   • Пиковый режим (плоский - самовозбуждение)
   • Глубина модуляции частоты среза MG/T.EXT (-5 В – +5 В)
   • Глубина модуляции частоты среза EG2/EXT (-5 В – +5 В)
8. Генератор огибающей 1:
   • Задержка (10 сек)
   • Атака (10 сек)
   • Затухание (10 сек)
9. Генератор огибающей 2:
   • Удержание (20 сек)
   • Атака (10 сек)
   • Спад (10 сек)
   • Сустейн (0 В – 5 В)
   • Затухание (10 сек)
10. Генератор НЧ-модуляции (LFO):
    • Форма волны (Positive Sawtooth - Triangle - Negative Sawtooth, Wide Pulse - Square - Narrow Pulse)
    • Частота (0.1 Гц – 20 Гц)
11. Регулятор Manual:
    • Колесо Control (с щелчком в центральном положении)
    • Переключатель Momentary --> GND
12. Включение питания и громкость:
13. Volume
14. Индикация:
    • Светодиодная (переключение клавиатуры, частота генератора модуляции, включение питания)

Внешний процессор эффектов

1. Секция управления:
   • Входной уровень
   • Частота среза фильтра ВЧ (50 Гц – 2,500 Гц)
   • Частота среза фильтра НЧ (100 Гц – 5,000 Гц)
   • Настройка управляющего напряжения
   • Регулятор порога срабатывания
2. Вход и выходы:
   • Вход Signal In
   • Выход Amplifier Out
   • Выход Band pass filter Out
   • Выход CV Out (0 - +8.4 В)
   • Выход ENV Out (0 - +5 В)
   • Выход Trig Out (+5 В --> GND)
3. Светодиодные индикаторы:
   • Индикатор Peak
   • Индикатор Trigger

Патч-панель

1. Клавиатура:
   • Выход Keyboard control voltage (Exponential) (0 – +8 В)
   • Выход Keyboard trigger (+5 В --> GND)
   • Вход управляющего напряжения VCO-1 + VCO-2 (прямо пропорциональная зависимость)(0 – +8 В)
   • Вход управляющего напряжения VCO-2 (прямо пропорциональная зависимость) (0 – +8 В)
2. Генератор VCO:
   • Вход внешней подстройки частоты VCO-1 + VCO-2 (окт/В) (-5 В – +5 В)
3. Генераторы VCF:
   • Вход внешнего сигнала (3 В p-p макс.)
     Вход внешнего управления граничной частотой обрезного фильтра низких частот (2 окт/В) (-5 В – +5 В)
     Вход внешнего управления граничной частотой обрезного фильтра высоких частот (2 окт/В) (-5 В – +5 В)
4. Генераторы VCO + VCF:
   • Вход общей внешней модуляции (T.EXT)(-5 В – +5 В)
5. Генератор VCA:
   • Вход внешнего управления начальной чувствительностью (0 – +5 В)
6. Генераторы EG:
   • Выход стандартной огибающей сигнала EG 1 (-5 В – 0 В)
   • Выход инвертированной огибающей сигнала EG 1 (+5 В – 0 В)
   • Триггерный вход EG 1 + EG 2 (-->GND)
   • Триггерный вход EG 1 (-->GND)
   • Выход инвертированной огибающей сигнала EG 2 (+5 В – 0 ВV)
7. Генератор MG:
   • Выход Triangle (Positive Sawtooth - Triangle - Negative Sawtooth) (5 В p-p)
   • Выход Rectangle (Wide Pulse - Square - Narrow Pulse)(0 – +5 В)
8. Генератор шума:
   • Выход розового шума (5 В p-p)
   • Выход белого шума (5 В p-p)
9. Генератор S&H:
   • Триггерный вход Clock (-->GND)
   • Вход сигнала сэмпла (5 В p-p макс.)
   • Выход S/H (5 В p-p макс.)
10. Генератор Modulation VCA:
    • Вход управляющего напряжения (0 – +5 В)
    • Вход сигнала (-5 В – +5 В)
    • Выход сигнала (-5 В – +5 В)
11. Контроллер Manual:
    • Выход управляющего колеса (-5 В +5 В)
    • Выход переключателя без фиксации (--> GND)
12. Выход сигнала:
    • Выход сигнала (моно 1/8" миниджек, 2 В p-p, выходное сопротивление 3.5 кОм)
13. Выход на наушники:
    • Выход на наушники (стерео 1/8" миниджек, 33 Ом, 48 мВ)
14. USB:
    • Тип B, USB-MIDI вход/выход
      *Принимаются/передаются только нотные сообщения (без Velocity).
15. MIDI:

MIDI вход
*Принимаются только нотные сообщения (без Velocity
