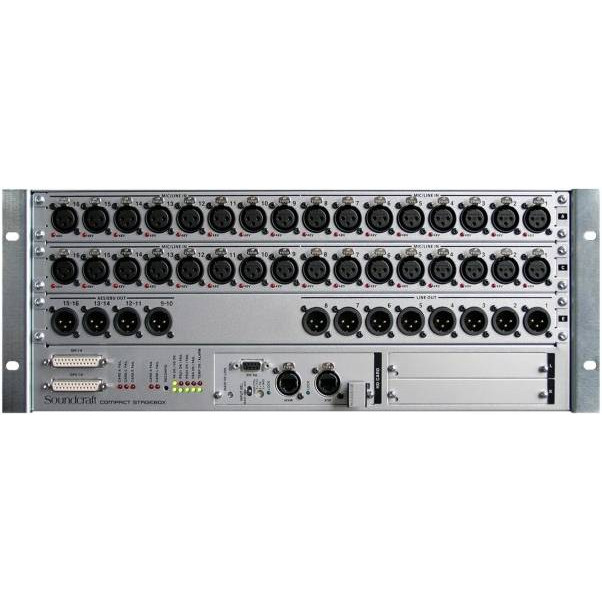

SOUNDCRAFT CSB+AES-Opt - Коммутационный блок Саундкрафт

Soundcraft CSB+AES-Opt является расширением семейства цифровых звуковых консолей Soundcraft, в частности, к Soundcraft Vi Series, Soundcraft Si серии, Soundcraft vi1 ™ и Soundcraft® SI Compact.

Soundcraft CSB+AES-Opt предлагает высокую плотность соединений ввода/вывода, занимающие 4U стоечного пространства. Модульная единица полностью настраивается, но предлагается со стандартной конфигурацией на 32 входа, 8 линейных выходов, 8 каналов AES/EBU и 2 слота расширения для стандартных Studer D21m карт ввода/вывода. D21m является архитектурой I/O для Studer, также как цифровые системы смешивания Soundcraft и позволяет подключаться к наиболее популярным цифровым форматам, в том числе к CobraNet®, AVIOM A-Net®16, Ethersound, ADAT и RockNet. Интерфейс записи MADI также может быть установлен в слоты расширения.

Можно оборудовать Soundcraft CSB+AES-Opt дополнительными 16 микрофонно-линейными вводами XLR вместо модуля вывода, обеспечивая 48 входов. В этом случае аналоговый или AES выходы могли быть получены на разъемах D-типа с помощью карты D21m, установленных в слоты расширения.

Так же как карта D21m, Soundcraft CSB+AES-Opt использует Mic/Line модули ввода/вывода, которые содержатся в консоли Soundcraft vi1, и в результате можно переместить или разделить модули между консолью и Stagebox. Например, 8 линейных выхода/AES из Stagebox может быть установлен на консоли vi1 вместо 16-канальной карты линейных выходов. Кроме того, микрофонные входные модули могут быть заменены выходными, если требуется большее количество выходов. При установке карты в слоты расширения следует отметить, что выходная емкость CSB ограничена возможностями консоли MADI, т.е. не более 64.

Soundcraft CSB+AES-Opt подключается к консоли с использованием либо Cat-5, либо волоконно-оптического MADI.

Устройство поставляется в комплекте с двумя резервными источниками питания, термостатически управляемым вентилятором и полным LED-мониторингом состояния. Также есть 8-канальный GPIO.

Soundcraft CSB+AES-Opt идеально подходит для владельцев консолей серии VI в качестве экономически эффективного метода расширения возможностей по расширению количества входов до 96 микрофонных/линейных аналоговых входов с удаленных stageboxes, либо в качестве партнера для vi1 и Si консолей, увеличивающего удаленные вводы/выводы в сочетании с дополнительными картами интерфейса MADI.

• 32 микрофонно-линейных входов
• 8 x линейных выходов
• 8 x AES выходов
• 2 х слота D21m
• 8 x GPIO
• 2 x D21M Слоты
• 2 встроенных БП
• 4 U
